Beskrivning
Material
Positioneringscylinder i seghärdat stål.
Kulor i rullagerstål.
Kulor i rullagerstål.
Utförande
Positioneringscylinder seghärdad, brunerad.
Kulor härdade, blanka.
Kulor härdade, blanka.
Anmärkning
Positioneringscylinder med snabbkopplingssystem för ytterligare tidsbesparing vid montering.

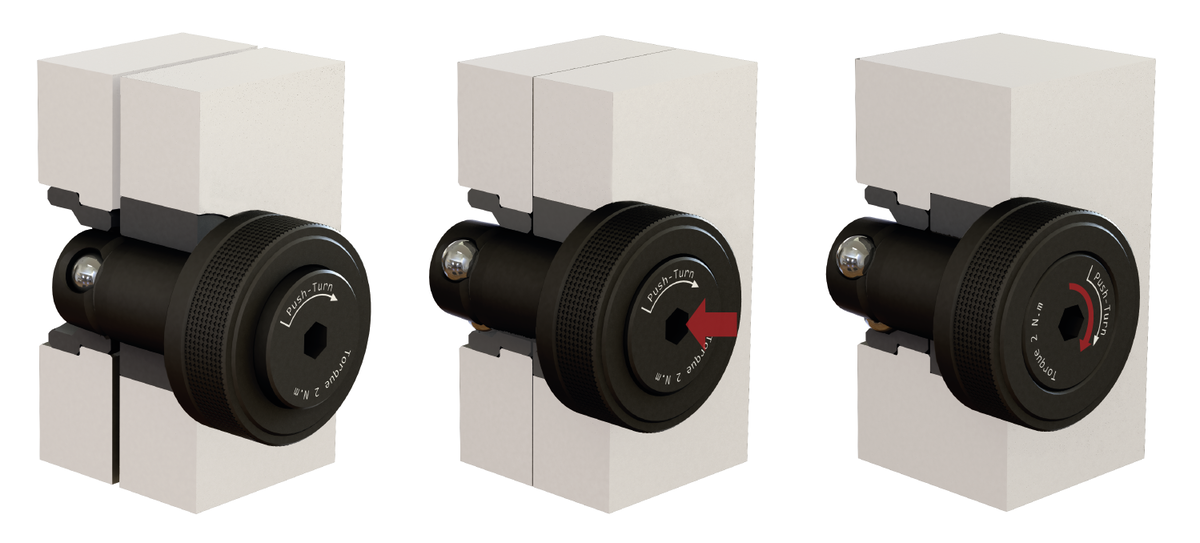

Stoppa in positioneringscylindern i borrhålet och tryck in knappen. På detta sätt drivs de tre spärrkulorna utåt från varandra för att positionera komponenterna. När du sedan drar åt justeringsskruvarna med en insexnyckel med 1/4 varv fixeras komponenterna på ett säker sätt.
Stoppa in positioneringscylindern i borrhålet och tryck in knappen. På detta sätt drivs de tre spärrkulorna utåt från varandra för att positionera komponenterna. När du sedan drar åt justeringsskruvarna med en insexnyckel med 1/4 varv fixeras komponenterna på ett säker sätt.
Viktigt meddelande om nedladdning av CAD-modeller
För att kunna ladda ner våra CAD-modeller måste du först logga in. Om du ännu inte har skapat ett konto kan du registrera dig under "Mitt konto" (till höger på skärmen) och följa instruktionerna.

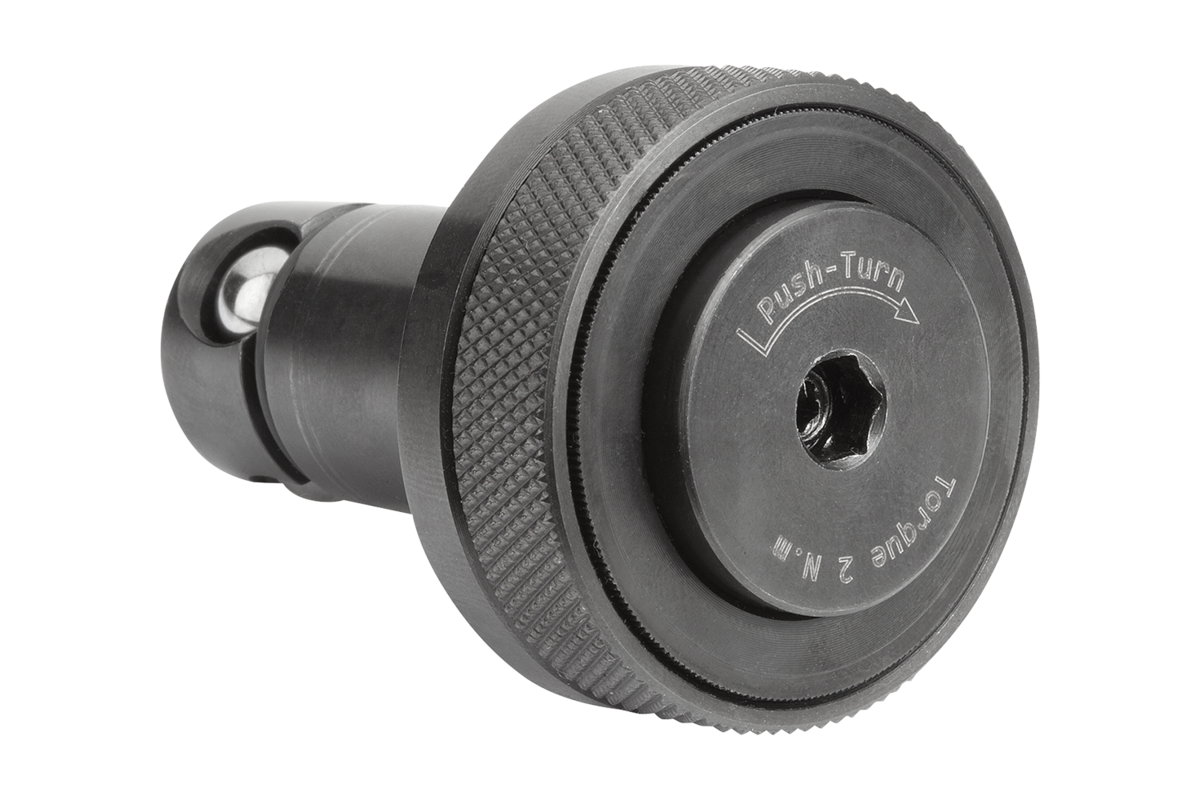

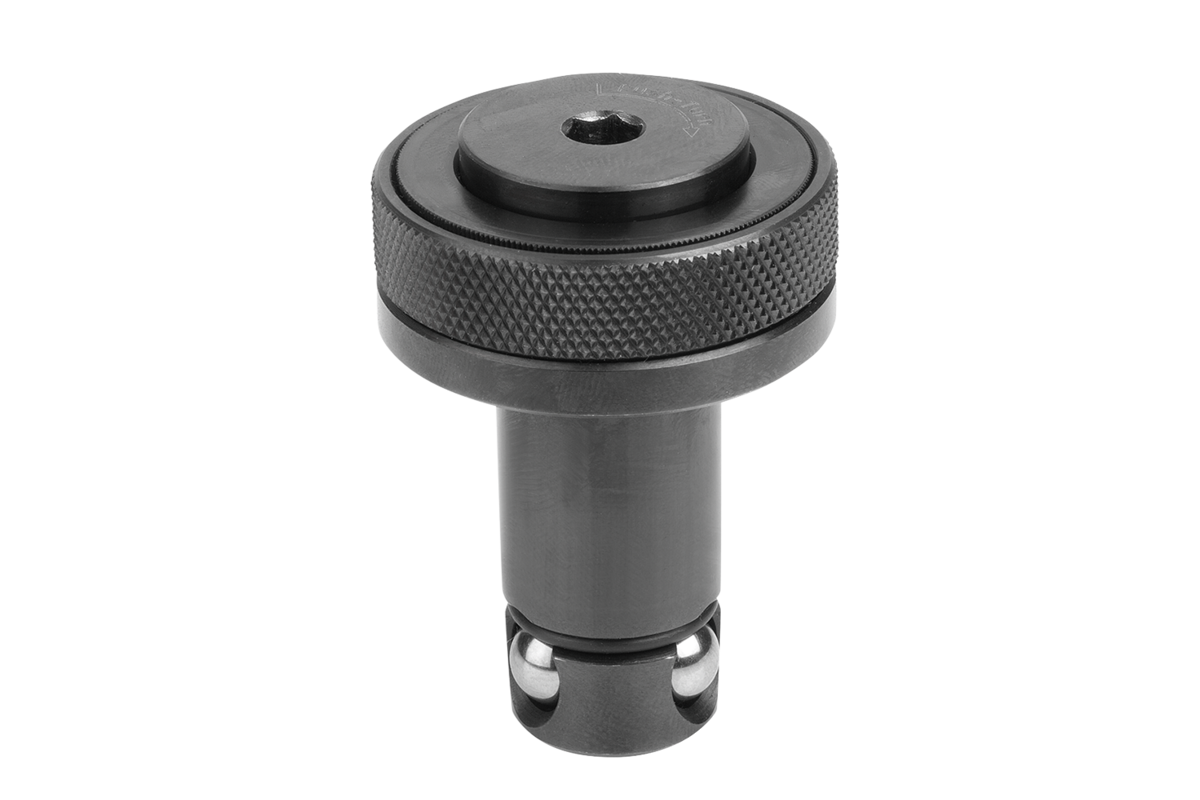

Positioneringscylinder med snabbspännsystem
Med positionerings- och spännsystemet kan fastspännings- eller bottenplattor positioneras och fästas mekaniskt på nolltid. Det sparar mycket tid vid monteringen.
Användning:
Först sätter man i positioneringscylindern i hålet och trycker på knappen. Då trycks de tre spärrkulorna utåt och positionerar komponenterna. Sedan drar man åt låsskruven med en insexnyckel så att komponenterna spänns fast och sitter säkert på plats.
