21068

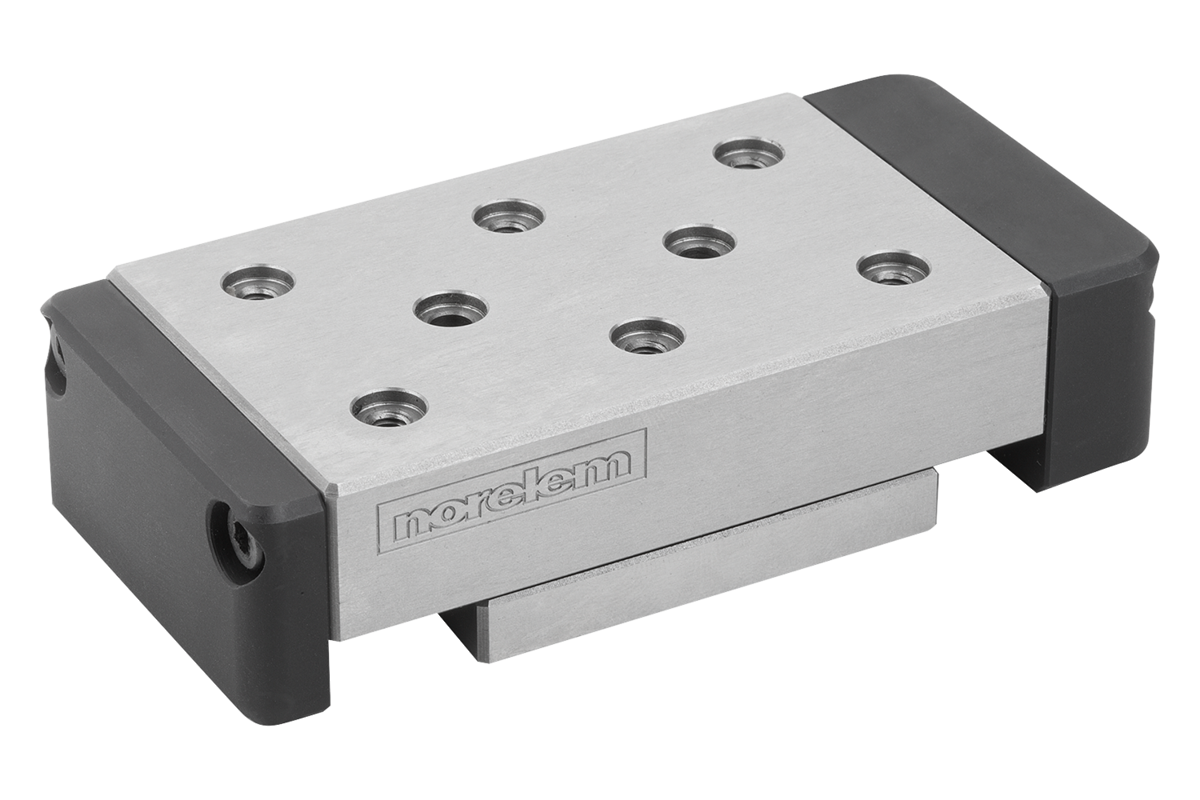

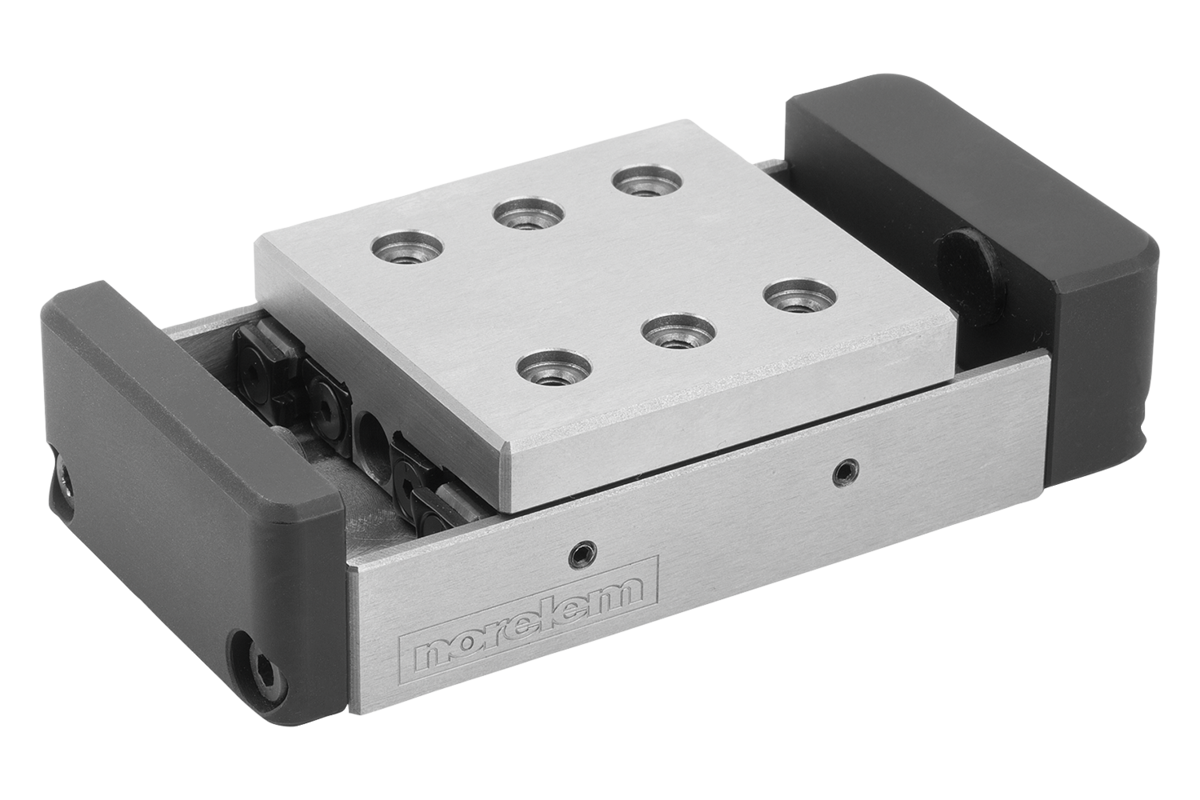

Precisions-slidstyrningar med rullager samt ändplattor och positionshål

  • Slidens lager i härdade och slipade prismautföranden
  • Utformat för dynamiska och statiska belastningar på upp till 1050 N
  • Livslängd på över 1 miljon slag
  • Olika storlekar med slag från 15 till 95 mm
  • Centreringshål
Särskilda egenskaper:

från 4 545,23 kr

7 produkter hittades

Beskrivning

Material
EN-GJL-250.
Utförande
Blankt, slipat.
Anmärkning
Dessa precisionsslidstyrningar med rullager används inom maskinkonstruktion och fixturbygge, inom mätteknik, i optiska instrument och inom finmekanik.

De tillåtna belastningsvärdena (F) som anges gäller för en livslängd på 1 miljon rörelser.
Vridmomentvärdena gäller endast när sliden är centrerad.

På ovansidan av sliden finns ett extra centreringshål vid hålen D2 och D3. Med hjälp av våra centreringsringar 20240 kan ytterligare kopplingselement monteras med exakt passning på sliden.

F = bärförmåga vid dynamiskt eller statiskt lastfall.
TI E/E1 = antal fästhål E/E1/M i innerdelen.
TA E/E1= antal fästhål E/E1/M i ytterdelen.
TI E4 = antal fästhål E4/D1 i innerdelen.
TA E2 = antal fästhål E2/D1 i ytterdelen.
