Beskrivning
Material
Hus i igumid® G,
lagerkalott i iglidur® W300.
Utförande
Svart.
Anmärkning

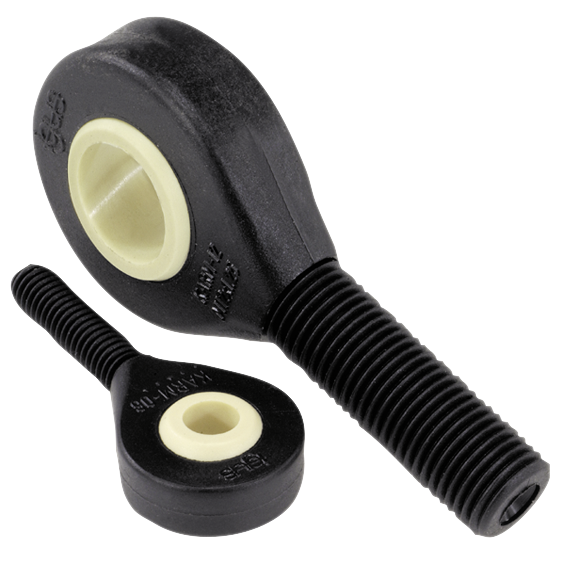

Länkhuvudet har en mycket hög utmattningshållfasthet vid växlande belastningar, är okänsligt mot smuts, damm och ludd samt korrosions- och kemikaliebeständigt. Det är lämpligt för roterande, oscillerande och linjära rörelser.
Anslutningsmåtten motsvarar serie K enligt DIN ISO 12240.
Anslutningsmåtten motsvarar serie K enligt DIN ISO 12240.
Toleranser
Innerringens hål har tolerans E10. Toleransen för tillhörande axel ska vara mellan h6 och h9.
