Beskrivning
Material
Stål eller rostfritt stål 1.4305.
Utförande
Stål blåkromaterat.
Blankt rostfritt stål.
Blankt rostfritt stål.
Anmärkning
De ledade fötterna består av en gängad spindel och en platta. Varje spindel kan kombineras med varje platta. Höjden på hela foten är summan av längden på spindeln + höjden på sexkanten + 22,5 mm.
(Fotens totalhöjd = L + L1 + 22,5 mm).
Beroende på utförandet kan de gängade spindlarna ha ett gängfristick framför sexkanten.
(Fotens totalhöjd = L + L1 + 22,5 mm).
Beroende på utförandet kan de gängade spindlarna ha ett gängfristick framför sexkanten.
Viktigt meddelande om nedladdning av CAD-modeller
För att kunna ladda ner våra CAD-modeller måste du först logga in. Om du ännu inte har skapat ett konto kan du registrera dig under "Mitt konto" (till höger på skärmen) och följa instruktionerna.

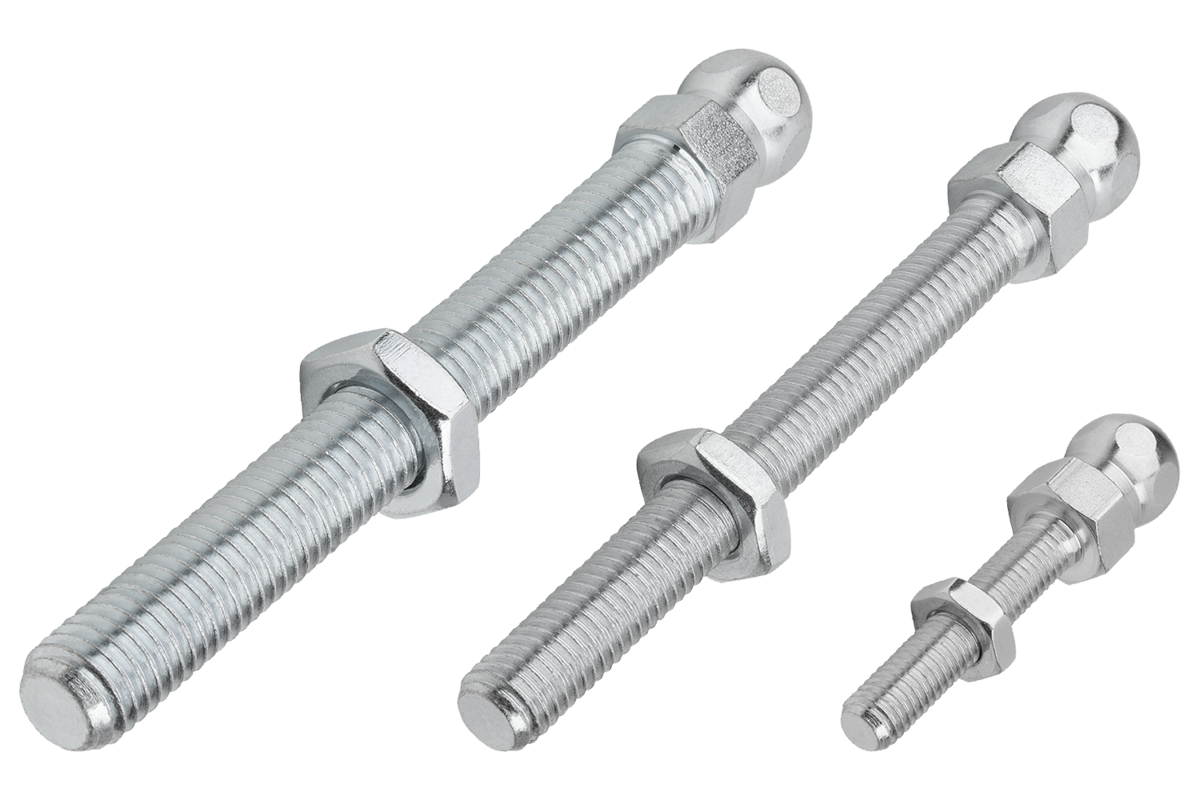

Gängade spindlar och plattor för ledade fötter
Ledade fötter består av två komponenter: en från en gängad spindel och en från den andra Tallrik. Ledade fötter har den stora fördelen att varje gängspindel kan kombineras med varje platta och därigenom kan ordnas individuellt enligt tillämpningsområdet.
norelem erbjuder ledade fötter av stål och rostfritt stål.
Montering
Med hjälp av en mjuk hammare kommer kulhuvudet vinkelrät in i fogbasen. Det finns också möjlighet att fästa den ledade foten på marken. Med en stansning kan de två stängda monteringsrören öppnas enkelt så att den ledade foten kan sättas fast på golvet.norelem erbjuder ledade fötter av stål och rostfritt stål.
