24055

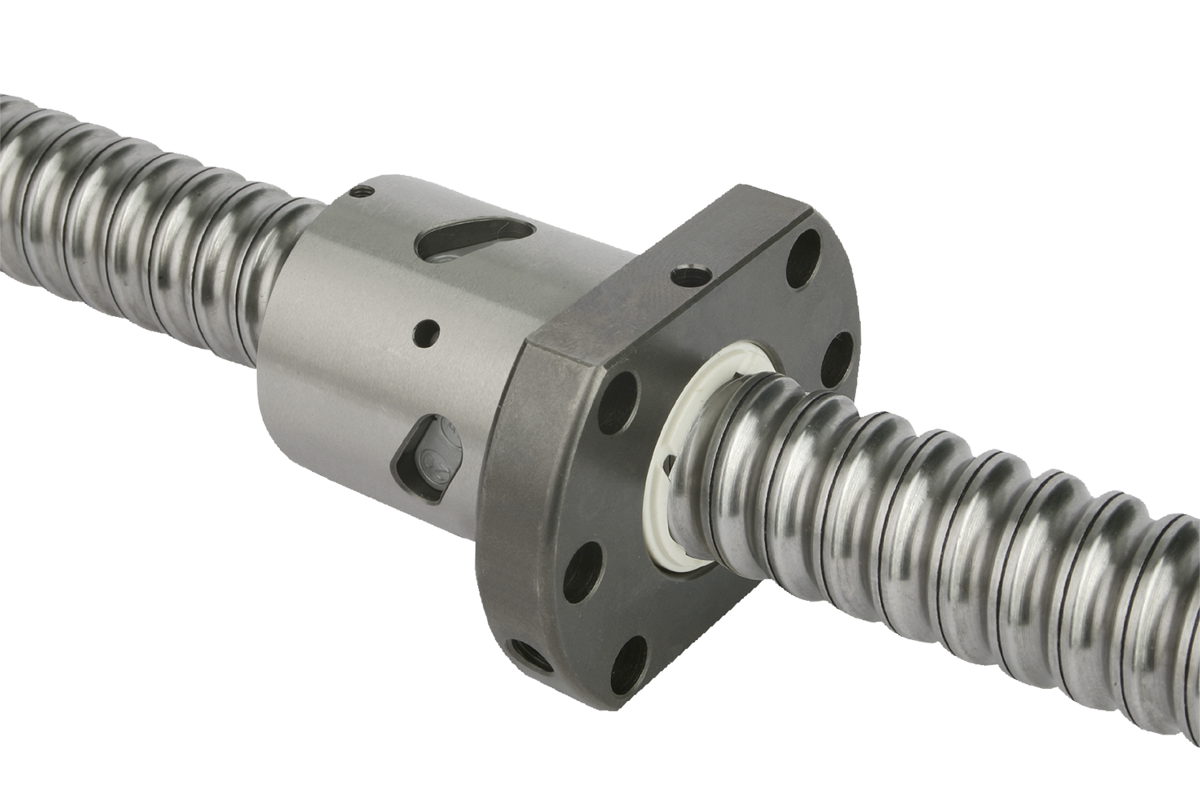

Kulskruv

rullad

stål

  • Omvandlar en vridrörelse till en rörelse i längdriktningen och tvärtom
  • Hög precision
  • Hög verkningsgrad
  • Spindel induktivt härdad och polerad
  • Mutterns löpyta induktivt härdad och polerad
Särskilda egenskaper:
Beställningsnummer:
24055-16052X

På begäran


Kan levereras direkt Kan levereras inom kort Finns snart igen Produkt tillgänglig?
Logga in här nu för att se tillgänglighet!
Beställningsnummer:
24055-16052X
Benennung
Kulskruv
Utförande 1
rullad
Utförande 2
med flänsmutter
Produkttyp
utan slutbearbetning
Material grundkropp
stål
D2=Kul-Ø
3,175
D=Diameter
16
K=Styvhet (n/µm)
200
N=Antal bärande varv
4
P=Stigning
5
T1=Bärighetstal dynamiska N
8880
T2=Bärighetstal statiska N
15250
B
40
D1
28
D2
48
D3
5,5
E
38
L max.
5600
L1
45
L2
10
Vikt
0 G

Beskrivning

Material
Spindel i stål 1.1213.
Mutter i stål 1.3505.
Avstrykare i plast.
Utförande
Spindel rullad, induktivt härdad till 62 ±2 HRC och polerad.
Mutter slipad, löpbana induktivt härdad till 62 ±2 HRC och polerad.
Anmärkning
Kulskruv i gotisk spetsbågestil med 5 mm eller 10 mm stigning. Enkelgängad, högerstigning. Kulskruvens flänsmutter enligt DIN 69051 del 5 med fläns.
Tillverkad enligt noggrannhetsklass C7 (Tolerans ±50 µ / 300 mm). Utan förspänning med axialspel P0 (max. 0,08 mm).
OBS
Flänsmuttern får inte tas bort från spindeln utan monteringshjälp, då kan kulorna falla ur.
Vi tillverkar kulskruvarna enligt dina önskemål baserat på en detaljerad ritning.
Max. tillverkningslängd 5600 mm.

Andra noggrannhetsklasser och förspänningar kan levereras (se teknisk information).
Ritningsinformation
1) M6 smörjhål
