23032

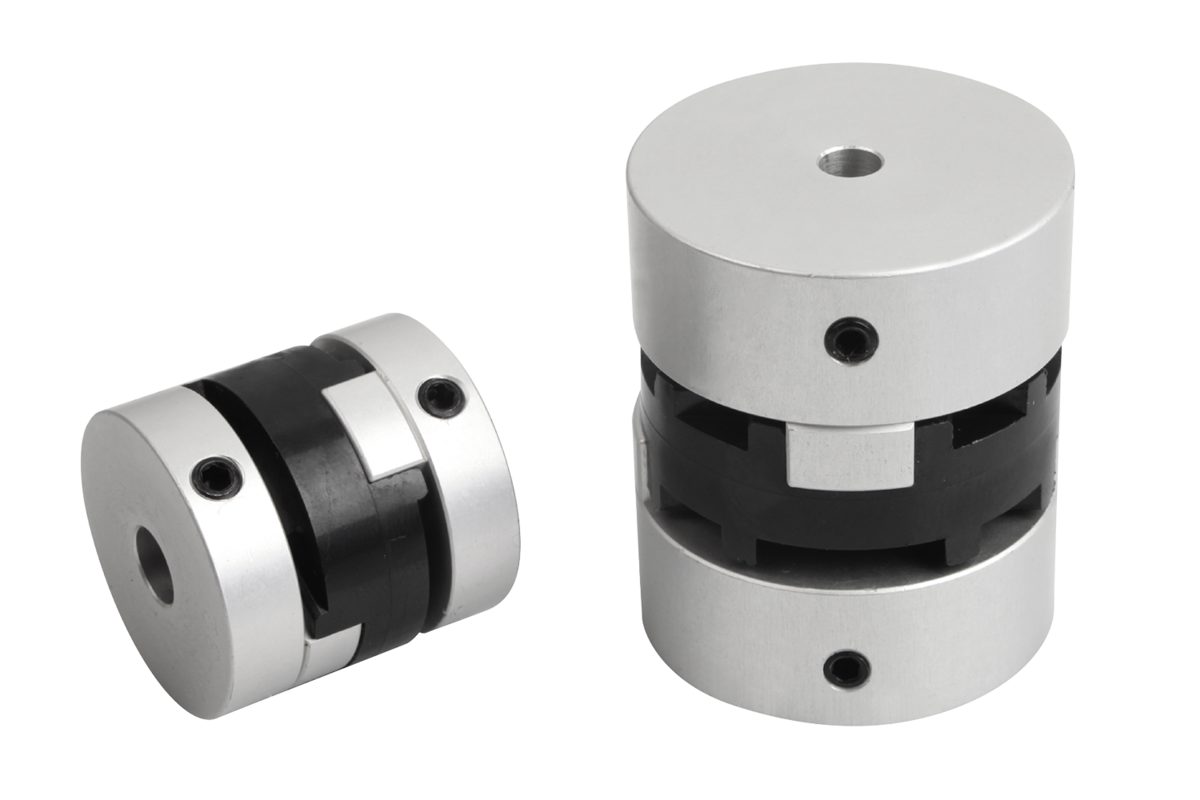

Oldhamkopplingar klämning med gängstift

  • Robusta
  • Fastklämningen med gängstift förkortar monteringstiderna betydligt
  • Spelfria
  • Enkel montering (instickssystem)
  • Kort längd
Särskilda egenskaper:

från 351,54 kr

Beskrivning

Material
Glidlänk i polyacetal, nav i aluminium.
Anmärkning
Att låsa navet med gängstift är ett prisvärt alternativ till oldhamkopplingar med radiellt axellås (23030). Tack vare gängstiften förkortas monteringstiderna betydligt.
Kopplingarna kan monteras helt ihopsatta, men även insticksmontering är möjlig. Observera gängstiftens nödvändiga åtdragningsmoment. För att förenkla demonteringen rekommenderas att man förser axeln med en plan yta.
Montage
Anslutningen mellan axeln och navhålet ska vara en mellanpassning. Spelrummet ska vara minst 0,01 och max 0,04 mm, till exempel
Axel Ø 6 f7
Hål Ø 6 H8.
Fördelar
- Robusta
- Instickbara
- Spelfria
- Korta längder
Navhål D1 och D2 separat med toleransklass eller -område.
