Förkortning

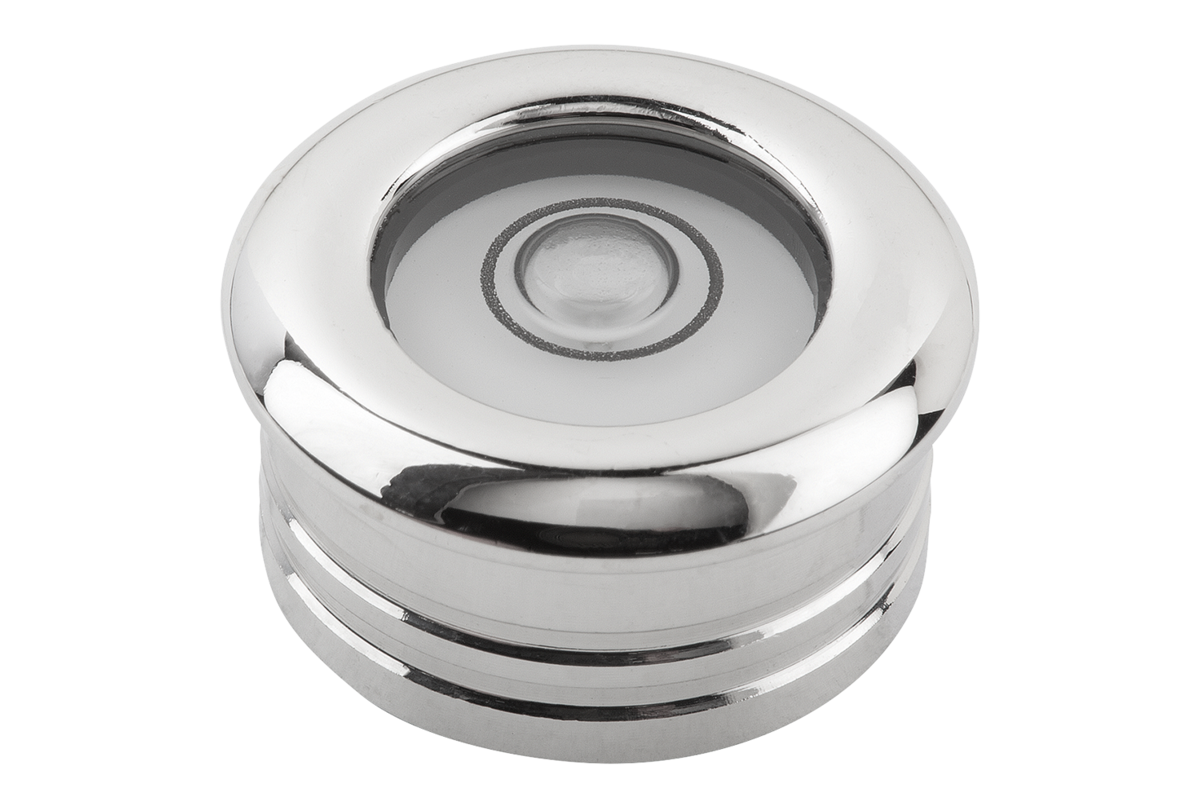

Doslibella
Utförande 1
med veckad kanthållare
Utförande 2
bestrålad
Produkttyp
rund
Material grundkropp
mässing
Grundkroppens yta
förnicklat och högglanspolerat
D1=Ytterdiameter
20
D=ytterdiameter
25
H=Höjd
12
D2
14
H1
9
Känslighet
30'
RoHS
true

Beskrivning

Material
Fattning i mässing.
Kropp i polyamid.
Utförande
Förnicklat och högglanspolerat.
Anmärkning
Libellerna används som nollindikator eller för att kontrollera det horisontella läget i till exempel vattenpass, lutningsmätare, mätinstrument och inom maskinbyggnad.

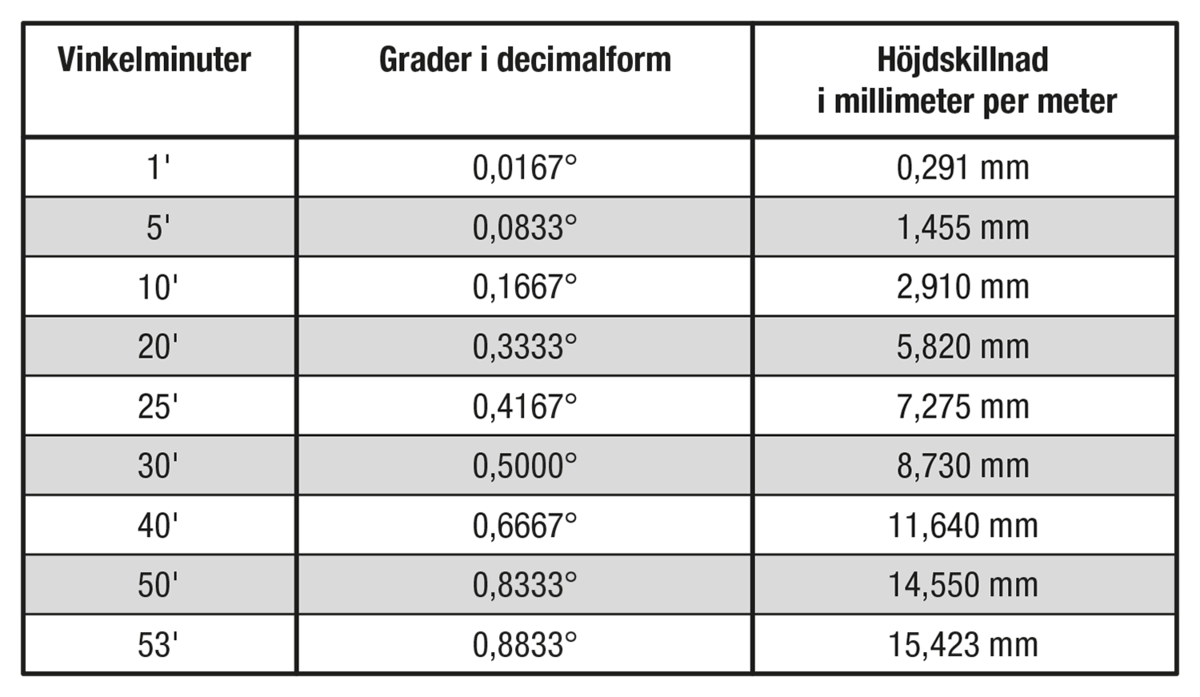

- Känslighet i vinkelminuter på 2 mm blåssträcka
- Doslibeller justeras på undre flänsytan
- Fläns med räfflor för inmontering
- Klar vätska
- Svart kontrastring
- Vit libellbotten
Temperaturområde
-35 °C till +55 °C.
Montage
- Mät dosans kropp
- Pressa in libellen, hålet ska vara 0,02 – 0,03 mm mindre än Ø för dosans kropp
- Monteringen underlättas om hålet är fasat
